產品概述
結構圖紙
性能參數
資料下載
同類產品

產品概述

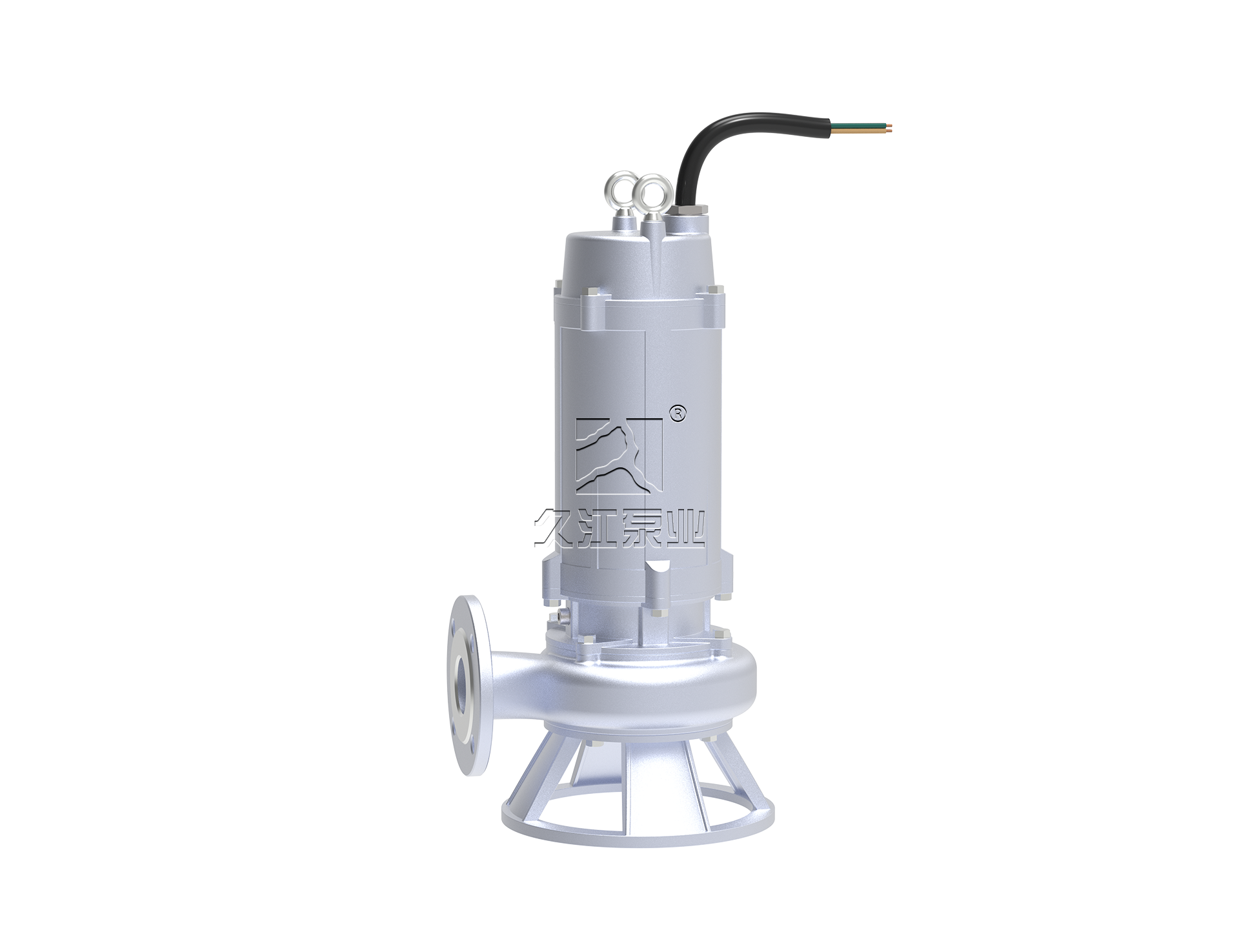

QW 型無堵塞潛水排污泵是在引進國外先進技術的基礎上，結合國內水泵的使用特點而研制成功的新一代泵類產品，具有節能效果顯著、防纏繞、無堵塞、自動安裝和自動控制等特點。在排送固體顆粒和長纖維垃圾方面，具有獨特效果。該系列泵采用獨特葉輪結構和新型機械密封，能有效地輸送含有固體物和長纖維的介質。葉輪與傳統葉輪相比，該泵葉輪采用單流道或雙流道形式，它類似于一截面大小相同的彎管，具有非常好的過流性，配以合理的蝸室，使得該泵具有效率高、葉輪經動靜平衡試驗，使泵在運行中振動小。該泵水力性能先進、成熟，產品經測試各項性能指標達到有關標準規定，產品投放市場后以其獨特的功效，可靠的性能，穩定的質量受到廣大用戶的歡迎和好評。

產品特點

1、采用大流道抗堵塞水力部件設計，顯著提升污物通過能力，能有效地通過泵口徑的 5 倍纖維物質和直徑為泵口徑約 50% 的固體顆粒。

2、設計合理，配套電機合理，效率高，節能效果顯著。

3、機械密封采用雙道串聯密封，材質為硬質耐腐碳化鎢，具有耐用、耐磨等特點，典型工況下可以使泵安全連續運行 8000 小時以上。

4、泵結構緊湊，體積小，移動方便，安裝簡便，無需建泵房，潛入水中即可工作，有效降低工程造價。

5、泵油室內設有油水探頭，當水泵側機械密封損壞后，水進入油室，探頭發生信號，對泵實施保護。

6、可根據用戶需要配備全自動安全保護控制柜，對泵的漏水、漏電、過載及超溫等進行監控，可保障泵運行可靠安全。

7、雙導軌自動耦合安裝系統，給泵的安裝、維修帶來了極大的方便，人可不必為此而進出污水坑。

8、浮球開關可根據所需的水位變化，自動控制泵的停啟，無需專人看管。

9、在使用揚程范圍內可有效降低電機過載風險。

10、根據使用場合電機可采用水套式外循環冷卻系統，可保障電泵在無水 (干式) 狀態下安全運行。

11、安裝方式有固定式自動耦合安裝和移動式自由安裝二種，可滿足不同的使用場合。

產品適用場合

1、工廠商業嚴重污染廢水的排放。

2、城市污水處理廠排水系統。

3、住宅區的污水排水站。

4、人防系統排水站。

5、醫院、賓館的污水排放。

6、市政工程、建筑工地。

7、勘探、礦山配套附機。

8、農村沼氣池農田灌溉。

9、自來水廠的給水裝置。

泵使用條件

1.介質溫度不超過60℃,重度為1.0～1.3kg/dm3,PH值在5～9范圍內。

2.無內自流循環冷卻系統的泵，電機部份露出液面不超過1/2。

3.一般情況下，泵必須在使用揚程范圍內使用，保證電機不過載，如需在全揚程范圍使用，應在訂貨時另行注明，以便廠家制造。

4.在運行過程泵電機電流不得超過電機的額定電流。

結構圖紙

性能參數

序號	型號	口徑 (mm)	流量 (m3h)	揚程 (m)	轉速 (r/min)	功率 (kW)	效率 (%)	重量 (kg)	水泵電器控制柜	自動耦合器	揚程使用范圍
1	25WQ8-22-1.1	25	8	22	2825	1.1	38.1	42	QZD-1.1	GAK-25	10-22
2	32WQ12-15-1.1	32	12	15	2825	1.1	40	42	QZD-1.1	GAK-32	8-15
3	40WQ15-15-1.5	40	15	15	2840	1.5	45.1	52	QZD-1.5	GAK-50	6-15
4	40WQ15-30-2.2	40	15	30	2840	2.2	48	55	QZD-2.2	GAK-50	15-30
5	50WQ20-7-0.75	50	20	7	1390	0.75	54	50	QZD-0.75	GAK-50	3-7
6	50WQ10-10-0.75	50	10	10	1390	0.75	56	50	QZD-0.75	GAK-50	4-10
7	50WQ12-15-1.5	50	12	15	2840	1.5	55	55	QZD-1.5	GAK-50	6-15
8	50WQ15-15-1.5	50	15	15	2840	1.5	55	55	QZD-1.5	GAK-50	6-15
9	50WQ18-15-1.5	50	18	15	2840	1.5	55	55	QZD-1.5	GAK-50	6-15
10	50WQ20-15-1.5	50	20	15	2840	1.5	55	55	QZD-1.5	GAK-50	6-15
11	50WQ25-10-1.5	50	25	10	2840	1.5	55	55	QZD-1.5	GAK-50	4-10
12	50WQ15-22-2.2	50	15	22	2840	2.2	56	60	QZD-2.2	GAK-50	10-22
13	50WQ15-25-2.2	50	15	25	2840	2.2	56	60	QZD-2.2	GAK-50	10-25
14	50WQ20-15-2.2	50	20	15	2840	2.2	56	60	QZD-2.2	GAK-50	6-15
15	50WQ27-15-2.2	50	27	15	2840	2.2	56	60	QZD-2.2	GAK-50	6-15
16	50WQ42-9-2.2	50	42	9	2900	2.2	56	60	QZD-2.2	GAK-50	4-9
17	50WQ18-30-3	50	18	30	2880	3	58	70	QZD-3	GAK-50	15-30
18	50WQ25-22-4	50	25	22	2900	4	58	80	QZD-4	GAK-50	10-22
19	50WQ25-32-5.5	50	25	32	2900	5.5	53	100	QZD-5.5	GAK-50	17-32
20	50WQ20-40-7.5	50	20	40	2900	7.5	55	110	QZD-7.5	GAK-50	20-40
21	50WQ30-30-7.5	50	30	30	2900	7.5	56	110	QZD-7.5	GAK-50	15-30
22	65WQ20-15-2.2	65	20	15	2840	2.2	53	60	QZD-2.2	GAK-65	6-15
23	65WQ25-15-2.2	65	25	15	2840	2.2	52	60	QZD-2.2	GAK-65	6-15
24	65WQ40-10-2.2	65	40	10	2900	2.2	53	60	QZD-2.2	GAK-65	4-10
25	65WQ37-13-3	65	37	13	2880	3	55	70	QZD-3	GAK-65	6-13
26	65WQ25-27-4	65	25	27	2890	4	57	85	QZD-4	GAK-65	12-27
27	65WQ25-30-4	65	25	30	2890	4	58	85	QZD-4	GAK-65	15-30
28	65WQ40-15-4	65	40	15	2890	4	56	85	QZD-4	GAK-65	6-15
29	65WQ15-50-7.5	65	15	50	2900	7.5	57	110	QZD-7.5	GAK-65	35-50
30	65WQ30-40-7.5	65	30	40	2900	7.5	56	110	QZD-7.5	GAK-65	20-40
31	65WQ35-50-11	65	35	50	2930	11	60	200	JJ1-11	GAK-65	35-50
32	65WQ35-60-15	65	35	60	2930	15	63	230	JJ1-15	GAK-65	40-60
33	80WQ40-7-2.2	80	40	7	1420	2.2	52	75	QZD-2.2	GAK-80	3-7
34	80WQ43-13-3	80	43	13	2880	3	50	85	QZD-3	GAK-80	5-13
35	80WQ50-10-3	80	50	10	2880	3	50	85	QZD-3	GAK-80	4-10
36	80WQ40-15-4	80	40	15	2890	4	57	90	QZD-4	GAK-80	6-15
37	80WQ60-13-4	80	60	13	2890	4	56	90	QZD-4	GAK-80	6-13
38	80WQ45-22-5.5	80	45	22	2900	5.5	56	125	QZD-5.5	GAK-80	10-22
39	80WQ50-18-5.5	80	50	18	2900	5.5	55	125	QZD-5.5	GAK-80	8-18
40	80WQ50-25-7.5	80	50	25	2900	7.5	56	135	QZD-7.5	GAK-80	10-25
41	80WQ65-25-7.5	80	65	25	2900	7.5	56	135	QZD-7.5	GAK-80	12-25
42	100WQ80-10-4	100	80	10	1440	4	62	130	QZD-4	GAK-100	4-10
43	100WQ30-22-5.5	100	30	22	1440	5.5	64	155	QZD-5.5	GAK-100	10-22
44	100WQ65-15-5.5	100	65	15	1440	5.5	65	155	QZD-5.5	GAK-100	6-15
45	100WQ110-10-5.5	100	110	10	1440	5.5	66	155	QZD-5.5	GAK-100	5-10
46	100WQ80-15-7.5	100	80	15	1440	7.5	68	175	QZD-7.5	GAK-100	6-15
47	100WQ100-15-7.5	100	100	15	1440	7.5	67	170	QZD-7.5	GAK-100	8-15
48	100WQ85-20-7.5	100	85	20	1440	7.5	68	170	QZD-7.5	GAK-100	10-20
49	100WQ100-25-11	100	100	25	1460	11	65	270	JJ1-11	GAK-100	10-25
50	100WQ100-30-15	100	100	30	1460	15	66	300	JJ1-15	GAK-100	12-30
51	100WQ100-35-18.5	100	100	35	1470	18.5	65	380	JJ1-18.5	GAK-100	15-35
52	125WQ130-15-11	125	130	15	1460	11	62	380	JJ1-11	GAK-125	7-15
53	125WQ130-20-15	125	130	20	1460	15	63	300	JJ1-15	GAK-125	10-20

序號	型號	口徑 (mm)	流量 (m3/h)	揚程 (m)	轉速 (r/min)	功率 (kW)	效率 (%)	重量 (kg)	水泵電器控制柜	自動耦合器	揚程使用范圍
54	150WQ145-9-7.5	150	145	9	1440	7.5	63	180	QZD-7.5	GAK-150	4-9
55	150WQ180-15-15	150	180	15	1470	15	65	280	JJ1-15	GAK-150	5-15
56	150WQ180-20-18.5	150	180	20	1470	18.5	75	400	JJ1-18.5	GAK-150	8-20
57	150WQ180-25-22	150	180	25	1470	22	76	430	JJ1-22	GAK-150	12-25
58	150WQ130-30-22	150	130	30	1470	22	75	450	JJ1-22	GAK-150	15-30
59	150WQ180-30-30	150	180	30	1470	30	73	500	JJ1-30	GAK-150	15-30
60	150WQ200-30-37	150	200	30	1480	37	70	600	JJ1-37	GAK-150	15-30
.61	150WQ160-45-37	150	160	45	1450	37	65	650	JJ1-37	GAK-150	20-45
62	200WQ300-7-11	200	300	7	970	11	73	450	JJ1-11	GAK-200	15-30
63	200WQ250-11-15	200	250	11	970	15	74	400	JJ1-15	GAK-200	4-11
64	200WQ400-10-22	200	400	10	1470	22	76	450	JJ1-22	GAK-200	5-10
65	200WQ400-13-30	200	400	13	1470	30	73	650	JJ1-30	GAK-200	6-13
66	200WQ250-15-18.5	200	250	15	1470	18.5	72	500	JJ1-18.5	GAK-200	7-15
67	200WQ350-15-22	200	350	15	1470	22	73	550	JJ1-22	GAK-200	8-15
68	200WQ250-22-30	200	250	22	1470	30	71	800	JJ1-30	GAK-200	12-22
69	200WQ350-25-37	200	350	25	1480	37	75	850	JJ1-37	GAK-200	10-25
70	200WQ380-28-45	200	380	28	1450	45	70	920	JJ1-45	GAK-200	13-28
71	200WQ400-30-55	200	400	30	1480	55	70	1000	JJ1-55	GAK-200	13-30
72	200WQ350-40-75	200	350	40	1450	75	68	1000	JJ1-75	GAK-200	20-40
73	250WQ600-9-30	250	600	9	980	30	74	850	JJ1-30	GAK-250	3-9
74	250WQ600-12-37	250	600	12	1480	37	78	850	JJ1-37	GAK-250	5-12
75	250WQ600-15-45	250	600	15	1480	45	75	950	JJ1-45	GAK-250	6-15
76	250WQ600-20-55	250	600	20	1480	55	73	1300	JJ1-55	GAK-250	8-20
77	250WQ600-25-75	250	600	25	1480	75	73	1500	JJ1-75	GAK-250	12-25
78	300WQ800-12-45	300	800	12	1480	45	76	1500	JJ1-45	GAK-300	5-12
79	300WQ500-15-45	300	500	15	980	45	70	1500	JJ1-45	GAK-300	7-15
80	300WQ800-15-55	300	800	15	980	55	73	1550	JJ1-55	GAK-300	8-15
81	300WQ600-20-55	300	600	20	980	55	75	1550	JJ1-55	GAK-300	10-20
82	300WQ800-20-75	300	800	20	980	75	78	1600	JJ1-75	GAK-300	12-20
83	300WQ950-20-90	300	950	20	980	90	80	1700	JJ1-90	GAK-300	11-20
84	300WQ1000-25-110	300	1000	25	980	110	82	2000	JJ1-110	GAK-300	12-25
85	300WQ800-32-110	300	800	32	1450	110	76	2000	JJ1-110	GAK-300	16-32
86	350WQ1100-10-55	350	1100	10	980	55	84.5	1380	JJ1-55	GAK-350	4-10
87	350WQ1500-15-90	350	1500	15	980	90	82.5	2000	JJ1-90	GAK-350	6-15
88	350WQ1200-18-90	350	1200	18	980	90	83.1	2000	JJ1-90	GAK-350	8-18
89	350WQ1100-28-132	350	1100	28	740	132	83.2	2520	JJ1-132	GAK-350	15-25
90	350WQ1000-36-160	350	1000	36	740	160	78.5	2880	JJ1-160	GAK-350	20-36
91	400WQ1500-10-75	400	1500	10	980	75	82.1	1750	JJ1-75	GAK-400	3-10
92	400WQ2200-9-110	400	2200	9	980	110	80	2100	JJ1-110	GAK-400	3-9
93	400WQ2000-15-132	400	2000	15	740	132	85.5	2520	JJ1-132	GAK-400	6-15
94	400WQ1700-22-160	400	1700	22	740	160	82.1	2880	JJ1-160	GAK-400	10-22
95	400WQ1500-26-160	400	1500	26	740	160	83.5	2880	JJ1-160	GAK-400	12-36
96	400WQ1700-30-200	400	1700	30	740	200	83.5	3850	JJ1-200	GAK-400	15-30
97	400WQ1800-32-250	400	1800	32	740	250	82.1	4690	JJ1-250	GAK-400	17-32
98	400WQ1760-7.5-55	400	1760	7.5	580	55	82.3	2000	JJ1-55	GAK-400	4-7.5
99	500WQ2500-10-110	500	2500	10	740	110	82	2100	JJ1-110	GAK-500	2-10
100	500WQ2600-15-160	500	2600	15	740	160	83	2280	JJ1-160	GAK-500	4-15
10	500WQ3000-15-200	500	3000	15	740	200	82	2250	JJ1-200	GAK-500	8-15
102	500WQ2400-22-220	500	2400	22	740	220	84	2350	JJ1-220	GAK-500	8-22
103	500WQ4000-15-250	500	4000	15	980	250	84	2650	JJ1-250	GAK-500	8-15
104	500WQ2600-24-250	500	2600	24	740	250	82	2650	JJ1-250	GAK-500	10-24
105	500WQ3000-24-280	500	3000	24	740	280	82	2750	JJ1-280	GAK-500	10-24
