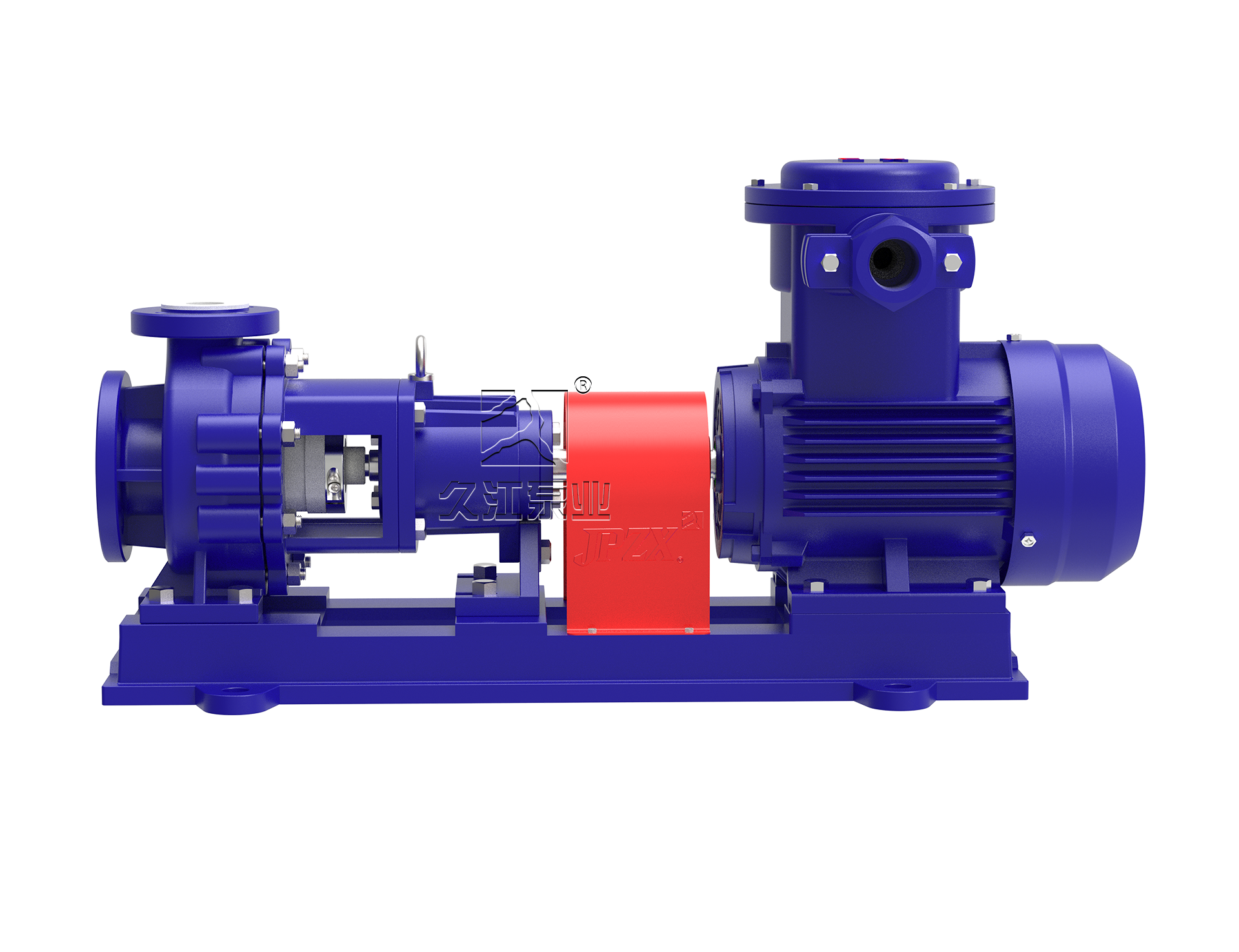

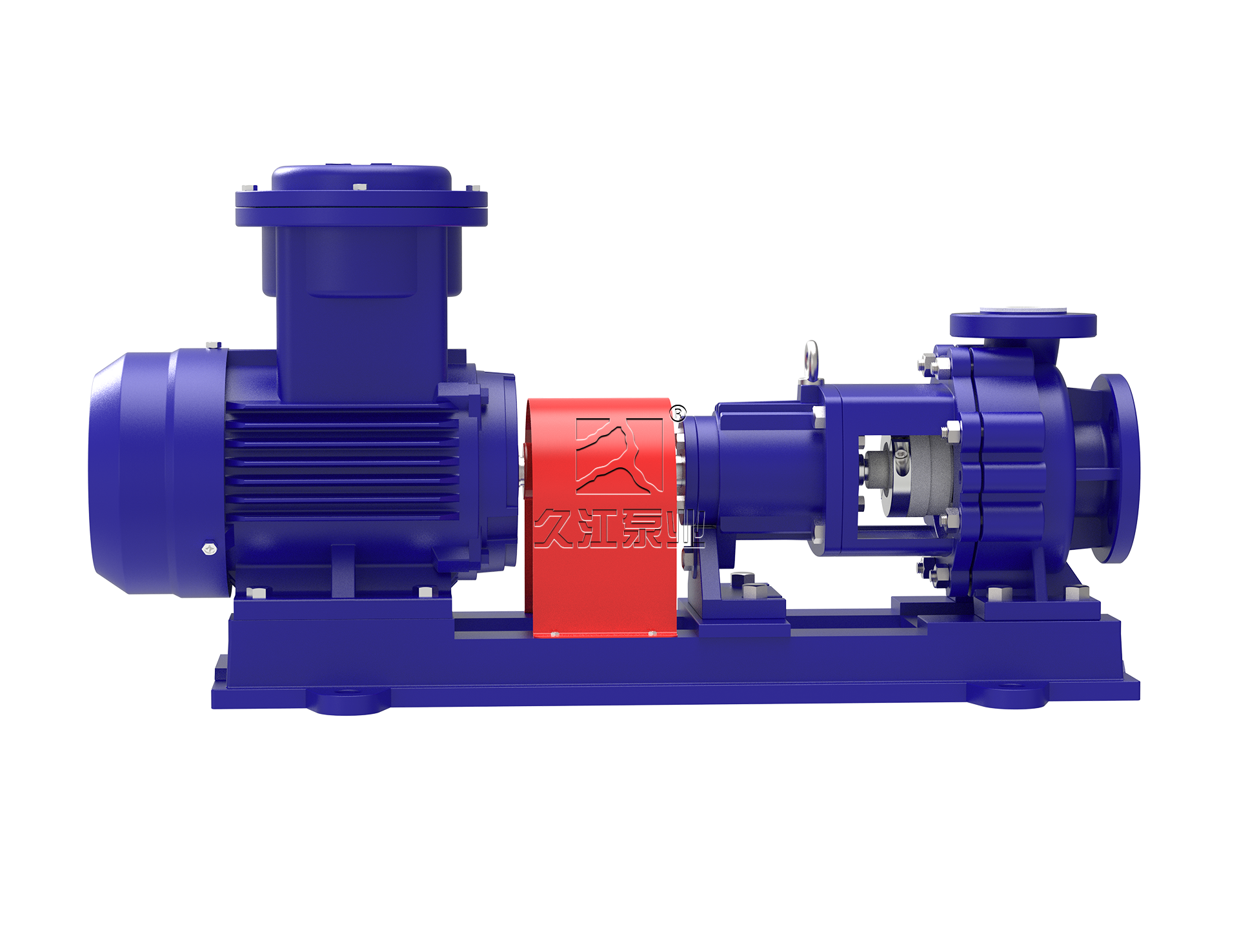

產品概述
HF 型泵為單級單吸式氟塑料合金化工離心泵，是按國家標準設計，并結合非金屬泵的加工工藝設計生產的。
該泵具有耐腐、耐磨、耐高溫、抗老化性能優異、機械強度高、運行過程中不產生有毒分解物、使用溫度范圍寬等優點，輸送介質溫度可達 - 85℃~200℃。
該泵適用于化工、制藥、石油、冶金、電力、電鍍、酸洗、農藥、造紙等行業，可滿足液體輸送、廢水處理和加酸等工藝流程的使用需求。
本泵可輸送多種濃度的硫酸、鹽酸、硝酸、醋酸、氫氟酸、王水、強堿、強氧化劑、有機溶劑等強腐蝕性介質。
結構與特點
IHF 型氟塑料離心泵的泵體采用金屬外殼內襯聚全氟乙丙烯（F46） 結構，葉輪和泵蓋均以金屬嵌件為基底，采用外包氟塑料整體燒結壓制工藝成型。軸封配置外裝式波紋管機械密封，靜環可選用 99.9% 氧化鋁陶瓷或碳化硅材質，動環則采用四氟填充材料或碳化硅材質。
該泵結構先進合理，具備優良的耐腐蝕性能，密封性能可靠，運行狀態穩定，運行噪聲低，使用壽命持久。
結構圖紙
性能參數
| 型號 | 轉速 (r/min) |
流量 | 揚程 (m) |
效率 (%) |
功率(KW) | 必需汽蝕 余量 |
葉輪直徑 (mm) |
重量 (kg) |
||
| (m3/h) | (L/s) | 軸功率 | 電機功率 | |||||||
| IHF32-25-125 | 2900 | 3.5 5 6.5 |
0.97 1.39 1.80 |
21 20 18 |
40 44 42 |
0.50 0.62 0.76 |
1.5 | 2.3 | 128 | 80 |
| 1450 | 1.75 2.5 3.25 |
0.49 0.69 0.90 |
5.25 5 4.5 |
37 40 38 |
0.068 0.085 0.105 |
0.75 | 2.3 | 128 | 75 | |
| HF32-25-125A | 2900 | 3.1 4.5 5.8 |
0.06 1.25 3.25 |
17.6 16 14.4 |
38 41 40 |
0.70 0.48 0.57 |
1.1 | 2.3 | 115 | 75 |
| HF32-25-160 | 2900 | 3.5 5 6.5 |
0.97 1.39 1.80 |
33 32 30 |
34 40 42 |
0.93 1.10 1.26 |
2.2 | 2.3 | 162 | 90 |
| 1450 | 1.75 2.5 3.25 |
0.49 0.69 0.90 |
8.25 8 7.5 |
30 38 40 |
0.131 0.143 0.166 |
0.75 | 2.3 | 162 | 75 | |
| IHF32-25-160A | 2900 | 3.1 4.5 5.8 |
0.86 1.25 1.61 |
29 28 26 |
30 35 36 |
0.81 0.97 1.14 |
1.5 | 2.3 | 152 | 80 |
| IHF40-32-125 | 2900 | 4.4 6.5 8.3 |
1.22 1.80 2.31 |
21 20 18 |
40 45 43 |
0.63 0.79 0.95 |
2.2 | 2.5 | 128 | 90 |
| 1450 | 2.2 3.25 4.15 |
0.60 0.90 1.15 |
5.25 5 4.5 |
37 41 43 |
0.085 0.108 0.127 |
0.75 | 2.5 | 128 | 75 | |
| HF40-32-125A | 2900 | 3.9 5.6 7.4 |
1.08 1.56 2.06 |
17.6 16 14.4 |
38 42 40 |
0.49 0.58 0.72 |
1.5 | 2.5 | 115 | 80 |
| IHF40-32-160 | 2900 | 4.4 6.5 8.3 |
1.22 1.80 2.31 |
33 32 30 |
34 40 39 |
1.16 1.42 1.71 |
2.2 | 2.5 | 162 | 90 |
| 1450 | 2.2 2.5 3.25 |
0.60 0.90 1.15 |
8.25 8 7.5 |
33 36 37 |
0.14 0.15 0.18 |
0.75 | 2.5 | 162 | 75 | |
| IHF40-32-160A | 2900 | 3.9 5.6 7.4 |
1.08 1.56 2.06 |
29 28 26 |
32 38 37 |
0.96 1.23 1.41 |
1.5 | 2.5 | 152 | 80 |
| HF50-32-125 | 2900 | 8.8 12.5 16.3 |
1.08 1.56 2.06 |
21.5 20 17.5 |
45 54 53 |
1.15 1.26 1.47 |
2.2 | 3.0 | 128 | 90 |
| 1450 | 4.4 6.25 8.15 |
1.2 1.74 2.26 |
5.37 5 4.37 |
37 46 45 |
0.17 0.18 0.22 |
0.75 | 3.0 | 128 | 75 | |
| IHF50-32-125A | 2900 | 8 11 14.5 |
2.22 3.05 4.03 |
17 16 14 |
42 52 51 |
0.88 0.92 1.08 |
1.5 | 3.0 | 115 | 80 |
| IHF50-32-160 | 2900 | 8.8 12.5 16.3 |
2.44 3.47 4.53 |
33 32 30 |
41 48 47 |
1.93 2.27 2.84 |
4 | 3.0 | 160 | 120 |
| 1450 | 4.4 6.25 8.15 |
1.2 1.74 2.26 |
8.25 8 7.5 |
31 41 42 |
0.31 0.33 0.39 |
0.75 | 3.0 | 160 | 90 | |
| HF50-32-160A | 2900 | 8.2 11.7 15.2 |
2.28 3.25 4.22 |
29 28 26 |
39 47 46 |
1.16 1.88 2.34 |
3 | 3.0 | 150 | 1010 |
| IHF50-32-200 | 2900 | 8.8 12.5 16.3 |
2.44 3.47 4.53 |
52 50 48 |
34 42 41 |
3.70 4.10 5.20 |
7.5 | 3.0 | 190 | 150 |
| 1450 | 4.4 6.25 8.15 |
1.2 1.74 2.26 |
13 12.5 12 |
25 33 36 |
0.62 0.65 0.74 |
1.5 | 3.0 | 190 | 100 | |
| 型號 | 轉速 (n/min) |
流量 | 揚程 (m) |
效率 (%) |
功率(KW) | 必需汽蝕 余量 |
葉輪直徑 (mm) |
重量 (kg) |
||
| (m3/h) | (Ls) | 軸功率 | 電機功率 | |||||||
| HF50-32-200A | 2900 | 8.2 11.7 15.2 |
2.28 3.25 4.22 |
45 44 42 |
31 40 39 |
3.24 3.50 4.45 |
5.5 | 3.0 | 178 | 130 |
| IHF50-32-250 | 2900 | 8.8 12.5 16.3 |
2.44 3.47 4.53 |
82 80 76 |
27 35 34 |
7.30 7.80 10 |
11 | 3.0 | 250 | 220 |
| 1450 | 4.4 6.25 8.15 |
1.2 1.74 2.26 |
20.5 20 19 |
20 27 30 |
1.22 1.26 1.40 |
2.2 | 3.0 | 250 | 100 | |
| IHF50-32-250A | 2900 | 8.2 11.7 15.2 |
2.28 3.25 4.22 |
71 70 68 |
25 34 33 |
4.53 6.56 8.52 |
7.5 | 3.0 | 235 | 170 |
| HF65-50-125 | 2900 | 17.5 25 32 |
4.86 6.94 9.0 |
21.5 20 17.5 |
56 64 63 |
1.83 2.13 2.42 |
3 | 3.5 | 128 | 100 |
| 1450 | 8.75 12.5 16 |
2.43 3.47 4.44 |
5.37 5 4.37 |
45 57 58 |
0.28 0.30 0.33 |
0.75 | 3.5 | 128 | 80 | |
| IHF65-50-125A | 2900 | 15.6 22.3 29 |
4.33 6.19 8.1 |
17 16 14 |
53 62 61 |
1.36 1.57 1.79 |
2.2 | 3.5 | 115 | 90 |
| IHF65-50-160 | 2900 | 17.5 25 32 |
4.86 6.94 9.0 |
33 32 27.5 |
50 59 57 |
3.15 3.69 4.20 |
5.5 | 3.5 | 160 | 145 |
| 1450 | 8.75 12.5 16 |
2.43 3.47 4.44 |
8.25 8 6.87 |
40 53 51 |
0.49 0.51 0.59 |
1.1 | 3.5 | 160 | 90 | |
| HF65-50-160A | 2900 | 16.4 23.3 30.4 |
4.56 6.5 8.44 |
29 28 24 |
48 58 56 |
2.70 3.10 3.54 |
4 | 3.5 | 150 | 130 |
| IHF65-40-200 | 2900 | 17.5 25 32 |
4.86 6.94 9.0 |
52 50 45.5 |
45 54 54 |
5.50 6.30 7.35 |
11 | 3.5 | 195 | 225 |
| 1450 | 8.75 12.5 16 |
2.43 3.47 4.44 |
13 12.5 11.4 |
36 46 47 |
0.86 0.93 1.05 |
1.5 | 3.5 | 195 | 100 | |
| IHF65-40-200A | 2900 | 16.4 23.3 30.4 |
4.56 6.5 8.44 |
46 44 40 |
43 53 52 |
4.30 5.00 5.20 |
7.5 | 3.5 | 183 | 170 |
| HF65-40-250 | 2900 | 17.5 25 32 |
4.86 6.94 9.0 |
82 80 76 |
39 50 52 |
10.10 10.90 12.74 |
18.5 | 3.5 | 250 | 240 |
| 1450 | 8.75 12.5 16 |
2.43 3.47 4.44 |
20.5 20 19 |
32 42 44 |
1.52 1.62 1.88 |
3 | 3.5 | 250 | 130 | |
| IHF65-40-250A | 2900 | 16.4 23.3 30.4 |
4.56 6.5 8.44 |
71 70 68 |
36 48 50 |
8.80 9.30 11.25 |
15 | 3.5 | 235 | 230 |
| HF80-65-125 | 2900 | 35 50 65 |
9.72 13.9 18.1 |
21.5 20 17 |
64 69 67 |
3.20 3.95 4.50 |
5.5 | 4.0 | 134 | 150 |
| 1450 | 17.5 25 32.5 |
4.86 6.9 9.0 |
5.37 5 4.25 |
54 64 62 |
0.47 0.53 0.61 |
1.1 | 4.0 | 134 | 90 | |
| HF80-65-125A | 2900 | 31 45 58 |
8.6 12.5 16.1 |
17 16 14 |
62 68 67 |
2.30 2.88 3.30 |
4 | 4.0 | 120 | 130 |
| IHF80-65-160 | 2900 | 35 50 65 |
9.72 13.9 18.1 |
33 32 27.5 |
60 68 67 |
5.24 6.41 7.27 |
11 | 4.0 | 165 | 220 |
| 型號 | 轉速 (r/min) |
流量 | 揚程 (m) |
效率 (%) |
功率(KW) | 必需汽蝕 余量 |
葉輪直徑 (mm) |
重量 (kg) |
||
| (m3/h) | (L/s) | 軸功率 | 電機功率 | |||||||
| IHF80-65-160 | 1450 | 17.5 25 32.5 |
4.86 6.9 9.0 |
8.25 8 6.88 |
50 62 61 |
0.78 0.88 1.00 |
1.5 | 4.0 | 165 | 100 |
| IHF80-65-160A | 2900 | 31 45 58 |
8.6 12.5 16.1 |
29 28 24 |
58 67 66 |
4.10 5.12 5.34 |
7.5 | 4.0 | 165 | 190 |
| IHF80-50-200 | 2900 | 35 50 65 |
9.72 13.9 18.1 |
52 50 45.5 |
52 64 65 |
9.53 10.64 12.39 |
15 | 4.0 | 197 | 230 |
| 1450 | 17.5 25 32.5 |
4.86 6.9 9.0 |
13 12.5 11.38 |
51 59 58 |
1.21 1.44 1.74 |
3 | 4.0 | 197 | 130 | |
| HF80-50-200A | 2900 | 31 45 58 |
8.6 12.5 16.1 |
46 44 40 |
50 63 62 |
7.35 8.56 10 |
11 | 4.0 | 185 | 220 |
| IHF80-50-250 | 2900 | 35 50 65 |
9.72 13.9 18.1 |
82 80 72 |
40 50 51 |
19.40 21.80 25 |
30 | 4.0 | 248 | 400 |
| 1450 | 17.5 25 32.5 |
4.86 6.9 9.0 |
20.5 20 18 |
40 50 51 |
2.40 2.70 3.12 |
4 | 4.0 | 248 | 145 | |
| IHF80-50-250A | 2900 | 31 45 58 |
8.6 12.5 16.1 |
71.5 70 63 |
39 50 51 |
15.40 17.60 19.90 |
22 | 4.0 | 232 | 310 |
| IHF100-80-125 | 2900 | 70 100 130 |
19.4 27.8 36.1 |
23 20 14 |
70 75 65 |
6.26 7.26 7.63 |
11 | 5.0 | 136 | 220 |
| 1450 | 35 50 65 |
9.72 13.9 18.0 |
5.75 5 3.5 |
65 70 64 |
0.85 0.97 0.98 |
1.5 | 4.5 | 136 | 100 | |
| IHF100-80-125A | 2900 | 62.6 89 116 |
17.4 24.7 32.2 |
18 16 11 |
68 73 65 |
4.50 5.30 5.74 |
7.5 | 5.0 | 122 | 200 |
| IHF100-80-160 | 2900 | 70 100 130 |
19.4 27.8 36.1 |
34 32 24 |
68 74 65 |
9.53 11.78 13.03 |
15 | 5.0 | 170 | 230 |
| 1450 | 35 50 65 |
9.7 13.9 18.0 |
8.5 8 6.5 |
60 68 67 |
1.35 1.60 1.69 |
2.2 | 4.5 | 170 | 110 | |
| HF100-80-160A | 2900 | 65.4 93.5 121 |
18.2 26 33.6 |
32 28 21 |
66 73 65 |
8.60 9.30 10.6 |
11 | 5.0 | 159 | 220 |
| IHF100-65-200 | 2900 | 70 100 130 |
19.4 27.8 36.1 |
52 50 42 |
64 72 71 |
8.60 9.30 10.6 |
30 | 5.0 | 210 | 400 |
| 1450 | 35 50 65 |
9.7 13.9 18.0 |
13 12.5 10.5 |
60 68 63 |
2.06 2.50 2.95 |
4 | 4.5 | 210 | 140 | |
| HF100-65-200A | 2900 | 65.4 93.5 121 |
18.2 26 33.6 |
46 44 37 |
63 71 70 |
13 15.02 17.40 |
22 | 5.0 | 197 | 310 |
| IHF100-65-250 | 2900 | 70 100 130 |
19.4 27.8 36.1 |
87 80 68 |
62 69 68 |
26.60 31.60 35 |
45 | 4.0 | 255 | 450 |
| 1450 | 30 56 60 |
8.33 13.9 16.7 |
21.2 20 18.5 |
58 63 62 |
3.00 4.30 4.72 |
5.5 | 4.5 | 255 | 170 | |
| HF100-65-250A | 2900 | 65.4 93.5 121 |
16.2 26 33.6 |
76.5 70 59 |
60 68 67 |
20.25 26.2 28 |
37 | 4.5 | 238 | 410 |
